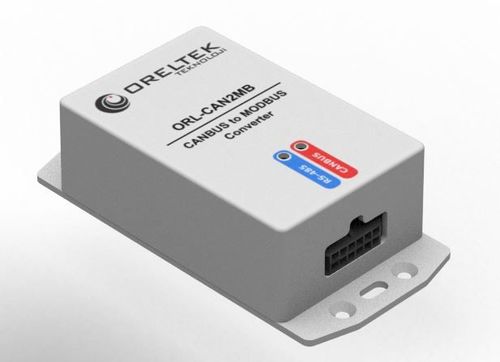

ORL-CAN2MB

CANBUS MODBUS Dönüştürücü (Opsiyonel J1939 veya CANOpen)

Yaygın şekilde otomotiv elektronikleri arasında veri iletişimi sağlayan, günümüzde endüstriyel ürünler arasında veri iletişimi yapmak için kullanılan CAN (Control Area Network) hattı verilerini RS-485 üzerinden Modbus RTU ile kullanıma imkân sağlamaktadır.

Uygulama Alanları:

• Otomotiv kullanımına uygundur.

• İş makineleri motor ve gösterge verileri almak için kullanılabilir. ( Ekskavatör, kazıcı yükleyici, yükleyici, delici vb. )

• Tır, kamyon filo yönetim sistemi için kullanılabilir.

• Forklift takip, forklift izleme sistemi için kullanılabilir.

• Elektronik kontrol sistemi(ECU) içeren yeni nesil motorlu jeneratörlerde motor bilgilerini almak için kullanılabilir.

• Endüstriyel CANBUS çözümü olarak kullanılabilir.

• Müşteri talebine göre özelleştirilebilir.

Ayrıştırılan SAE – J1939 araç verileri:

Araç veri hattı desteklediği durumda aşağıdaki veriler ayrıştırılmaktadır.

• Motor Arıza Lambası Durumu

• Motor Devir ( RPM )

• Araç Hızı ( km/h )

• Yakıt Depo Seviyesi ( % )

• Araç Toplam Odometre ( km )

• Araç Geçici Odometre ( km )

• Motor Çalışma Saati ( h )

• Motor Yakıt Oranı ( L/h )

• Motor Ortalama Yakıt Tüketimi ( km/L )

• Motor Toplam Yakıt Tüketimi ( L )

• Motor Soğutma Sıvısı Sıcaklığı ( °C )

• Motor Yağ Sıcaklığı ( °C )

• Gaz Pedalı Pozisyon Durumu ( % )

• Park Freni Durumu

• Fren Pedalı Durumu

• Gaz Pedalı Kickdown Durumu

• Mevcut Hızda Motor Yükü ( % )

• Gerçekleşen Motor Tork Oranı ( % )

• Gerçekleşen Maksimum Kullanılabilir Tork Oranı ( % )

• Motor Tork Talep Oranı ( % )

Özellikler

• 9-32VDC gerilim aralığında çalışabilmektedir.
• 1 Adet CAN-BUS bağlantı bulunmaktadır. (CAN 2.0 A ve B uyumludur.)
• 1Mbit/s hıza kadar Standart CAN ID veya Extended CAN ID ile çalışabilir.
• 1 Adet RS-485 bağlantı bulunmaktadır.
• Veri trafiği LED göstergeleri mevcuttur.
• Modbus RTU üzerinden kullanım sağlanmaktadır.
• 20 Mesaja kadar J1939 mesaj ayıklama yapabilir. (opsiyonel)
• 150 Mesaja kadar ham data yakalama
• Modbus RTU ile kalıcı konfigürasyon yapılabilmektedir. ( Modbus bağlantı adresi değişimi , RS-485 bağlantı hızı seçimi, CAN-BUS ID tipi seçimi , CAN-BUS bağlantı hızı seçimi)
• Geçici Konfigürasyon: ( Ham CAN ID ayarlamaları -CAN ID’ye göre filtreleme)
• İlk enerji ile RS-485 üzerinden karşılama ve kayıtlı adres bilgileri verilir.
